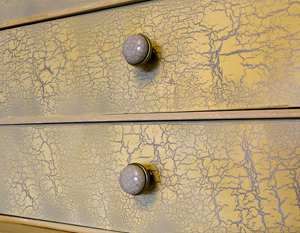

Создание декоративных трещин позволяет имитировать естественное старение отделки. На древесине эффект кракелюра формируется в результате неравномерного высыхания слоев покрытия.

Для реализации используют материалы с разной степенью эластичности и разной скоростью полимеризации. Слой, нанесённый первым, должен быть более пластичным, чтобы при высыхании верхний состав дал мелкие или крупные разрывы.

Часто в качестве базового покрытия применяют акриловые или алкидные краски. Для нижнего слоя желательно выбирать состав с хорошей адгезией к древесине. Продукты на водной основе можно использовать, если в последующих этапах не планируется нанесение растворителей. Толщина первого покрытия — 80–120 мкм. Материал наносят кистью или валиком с коротким ворсом.

Слой, вызывающий растрескивание, наносят после полной сушки основы. В случае использования акрилового лака промежуток между слоями — 6–12 часов при температуре 20 °C и влажности воздуха до 65%. Если используют алкидные эмали, время увеличивается до 18 часов. Для ускорения процесса можно применять тепловые пушки, но температура не должна превышать 35 °C, иначе возможна деформация древесины.

Эффект трещин формируется при нанесении верхнего состава на полувысохший промежуточный слой, так называемый кракелюрный лак. Его толщина напрямую влияет на вид растрескивания. Тонкий слой, до 50 мкм, даст мелкую сетку, а при толщине более 100 мкм образуются широкие разрывы. Наносят материал равномерно, избегая пропусков и наплывов. Лучше использовать плоскую синтетическую кисть шириной 40–50 мм.

Промежуточный кракелюрный слой имеет ограниченное рабочее время. После его нанесения верхний слой должен быть добавлен не позже 30–45 минут. Если упустить момент, пленка схватится и трещин не появится.

Вариант с двойной сушкой даёт другой результат — декоративные разломы отсутствуют. Чтобы определить степень готовности, пальцем слегка касаются поверхности: она должна быть липкой, но не тянуться за рукой.

Финишное покрытие выбирают на контрасте к базовому. Тёмная основа с белым верхом даст визуально отчётливую сетку. Для нанесения используют густую акриловую краску, которую разбавляют не более чем на 5%. Слишком жидкий состав заливает трещины. Толщина слоя должна быть в пределах 60–80 мкм. Работают широкими мазками без перекрытия.

В случае с крупными поверхностями удобнее использовать краскопульт с соплом 1,2–1,4 мм и давлением 2,2–2,5 бар. При использовании распылителя важно наносить состав в один проход, не задерживаясь в одной точке.

Неровная толщина может привести к деформации кракелюра. Влажность в помещении не должна превышать 70%, иначе краска схватится неравномерно.

Для получения декоративного результата можно применять специализированные кракелюрные лаки. У них прозрачная структура, они наносятся между двумя контрастными красками. Такой метод позволяет использовать любую цветовую гамму, включая пастельные и насыщенные оттенки. Наилучший визуальный эффект достигается при соблюдении пропорции между слоями: 1:1 по толщине.

Существует метод создания кракелюра с использованием клея ПВА. Наносят слой клея толщиной до 100 мкм, после чего сразу покрывают его водоэмульсионной краской.

Пока клей не успеет высохнуть, верхний слой начинает стягиваться, формируя сетку. Подобный способ подходит для грубой древесины, предварительно прошлифованной абразивом зернистостью не выше P120.

Для придания поверхности старинного вида, трещины можно дополнительно выделить пигментом. Для этого применяют битумный воск или акриловую патину. Наносят мягкой тканью или поролоновым тампоном, втирая состав в разрывы. Излишки удаляют сухой тряпкой. После закрепления рисунка можно использовать матовый лак толщиной 30–50 мкм.

Важное значение имеет подготовка основания. Поверхность необходимо очистить от смолы, обеспылить и отшлифовать до состояния, исключающего ворс.

При наличии сучков и пор рекомендуется грунтование акриловой пропиткой с глубиной проникновения не менее 2 мм. Такой слой снизит риск отслоения покрытия после высыхания.

Если древесина рыхлая или содержит дефекты, перед началом следует нанести выравнивающий слой шпатлёвки по дереву толщиной до 1 мм. После высыхания проводят промежуточную шлифовку зерном P180–P240. В случае с твёрдыми породами подготовка сводится к шлифовке и обеспыливанию. Влагосодержание материала не должно превышать 12%.

Рабочая температура в помещении — от 18 до 24 °C. Отклонение в обе стороны более чем на 5 градусов приводит к искажению рисунка. На улице такие работы проводить не рекомендуется, особенно при резкой смене температуры и влажности. При необходимости перемещения изделия — сушку проводят не менее 12 часов после завершения работ.

Для нестандартных решений применяют двойной кракелюр. Вначале создаётся сетка с помощью одного состава, затем, после высыхания, накладывается новый слой лака и снова наносится финишный тон. Подобный подход позволяет получить разный рисунок в разных плоскостях. Эффект усиливается при использовании металлизированных красок.

При работе с мелкими предметами удобно использовать фен с температурой до 80 °C. Он ускоряет высыхание и позволяет управлять направлением трещин. Важно не перегревать поверхность: в случае с тонким шпоном возможна деформация волокон. При толщине слоя лака свыше 120 мкм структура становится рыхлой, покрытие теряет сцепление с основой.

Древесину после завершения необходимо защитить от УФ-лучей. Для этого используют полиуретановый лак с УФ-фильтром. Наносят его в два слоя толщиной до 40 мкм каждый, с промежуточной шлифовкой. Применение глянцевых финишей снижает читаемость рисунка. Лучше выбирать матовые или полуматовые составы на акриловой основе.

Среди инструментов пригодятся шпатели из мягкого пластика, кисти средней жёсткости и губки с мелкой пористостью. Для точечной работы используют кисти шириной 10–15 мм с укорочённым ворсом. Обязательно наличие измерителя влажности, уровня и цифрового термометра. Наблюдение за параметрами в течение всего процесса обеспечивает стабильный результат.
