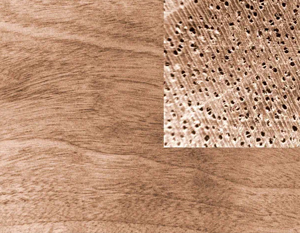

Заполнение пор начинается с оценки пористости и направления годичных колец древесины; для дуба и ясеня нужен другой подход, чем для ореха или махагони. Поверхность шлифуют до зернистости 120–180, удаляют пыль пылесосом и обезжиривают растворителем типа уайт-спирита или ацетона.

Шеллак в роли связующего дает быстрый схватывающий слой и простой контроль вязкости через так называемый «понд-каст» или степень раствора; обычно применяют 0,5–2 lb cut, что в метрическом выражении равно 12–48 г на 100 мл спирта. Декстровая концентрация и состояние хлопьев влияют на блеск и прозрачность после просушки, а дегидратация проходит при температуре 18–25 °C с пребыванием до 12 часов между слоями.

Для паст с полиуретановым базисом чаще используют органические наполнители: карбонат кальция, тальк, микросилика или древесная мука, дозировка которых составляет 30–60 % по массе в пасте. Связка полиуретан дает гибкую матрицу с модулем упругости выше у масляных лаков и меньшей склонностью к растрескиванию при точечных нагрузках; время сцеживания поверхностного слоя составляет 10–30 минут при 20 °C, полное отверждение может занимать 24–72 часа.

Эпоксидные системы применяют как для глубокого заполнения, так и для подготовки под прозрачные наливные покрытия; типовые рецепты смещаются в сторону 100:30 по массе (смола:отвердитель) у многих популярных смол, а у специализированных марок встречается соотношение 5:1 или 3:1 по объему. Добавление микросфер или микропузырьков снижает плотность смеси и облегчает шлифовку; для фэйринга используют составы консистенции «арахисовой пасты», добиваясь равномерного заполнения пор.

Внешний вид после заполнения зависит от прозрачности связующего, зернистости наполнителя и глубины пор; шеллак придает теплую тональность поверхности и усиливает контраст годичных полос, полиуретан склонен давать более нейтральный тон, а эпоксидная плёнка создает эффект стекловидной гладкости. Тактильные ощущения меняются от «тёплого» и слегка масляного контакта у шеллака до более «жёсткого» и холодного отклика у эпоксидного слоя; полиуретан занимает промежуточную позицию по упругости и скольжению.

Совместимость с последующим покрытием регламентируется общими нормами для лакокрасочных систем и требованиями производителей по типу грунтов и межслойной адгезии; для наружных изделий ориентируйтесь на EN 927 и связанные части, а для классификации внутренней отделки опирайтесь на EN 13300, тогда как в конструкционной документации на территории России нормативы часто ссылаются на ГОСТ 24404-80 и ГОСТ 33095-2014.

При применении шеллака как порозаполнителя лучше использовать бесвосковые марки и готовить раствор с контролем массы сухого остатка 7–12 % для тонкопленочных прослоек. Наносить можно кистью, тампоном или распылением при давлении 2–3 бар и сопле 1,0–1,4 мм; после просушки проводят легкое прошлифовывание 320–400 зерном перед нанесением финишного лака.

Полиуретановые пасты удобны при ручной обработке шпателем и при машинном снятии излишков шлифовальной плоскостью; оптимальная толщина слоя перед шлифовкой 0,1–0,3 мм, последовательное шлифование ведут 120 → 220 → 320 зерном. Для достижения однородности цвета добавляют пигментные пасты в долях 1–5 % по массе от сухого наполнителя, следя за тем, чтобы не повышать водопоглощение смеси.

Эпоксидные наполнители рекомендуют дозировать так, чтобы получалась паста с индексом вязкости, позволяющим проникнуть в каналы диаметром до 0,5 мм; для пор больших размеров предварительно заливают тонким слоем чистой смолы, затем после отвердевания вшпаклевывают смесью с микросферами. После полного полимеризования шлифуют 80–240 зерном грубой шкурки для снятия избытка, затем выравнивают 320–400 зерном для подготовки под лак.

При планировании цветового решения учитывайте, что шеллак может усиливать желтизну темных пород, эпоксидные массы склонны к фотоокислительной желтизне при УФ-накоплении, а водные и полиуретановые лаки дают разные уровни поддержки тона. Для сохранения заявленного оттенка применяют УФ-стабилизаторы в верхних слоях или выбирают водные полиуретаны с низким уровнем пожелтения.

Пневматическая и безвоздушная подача облегчают равномерное распределение финишных составов; при распылении рекомендуемая вязкость 20–30 с по вискозиметру Форд №4 для тонких слоёв и 60–120 с для более плотных порозаполняющих паст. Температурный диапазон нанесения 15–25 °C, относительная влажность до 65 % для снижения кавитации пузырьков и подъёма волокон.

Нормативные требования к показателям адгезии и влагопоглощения должны быть отражены в технической документации системы: производитель покрытий обязан указывать класс стойкости, время сушки при 20 °C, пределы прочности сцепления и рекомендации по подготовке основания. Для контрактной приемки укажите критерии: отсутствие видимых пор, ровность пленки ≤ 0,1 мм, шероховатость Ra после шлифовки не более 0,8 мкм.

Практическая последовательность работ: шлифовка 120–180, обеспыливание, тест на впитывание (капля спирта/вода), нанесение пробного слоя поро-наполнителя, подсушка 12–24 часа, зачистка 320–400, нанесение межслойного праймера и финишного покрытия. При работе с эпоксидными смесями соблюдайте точность дозирования до ±1 % по массе, перемешивание не менее 2 минут и дегазацию перед нанесением.

Параметры инструмента: ленточная шлифмашина 80×1330 мм для этапа черновой обработки, эксцентриковая 125 мм для финиша, влажность воздуха контролировать гигрометром, измельчитель наполнителя с ситом 63 мкм для получения однородной структуры паст. Для нанесения паст используйте стальные шпатели с фаской 0,5–1,0 мм и деревянные ракели длиной 300–400 мм.

Советы по ремонту: для частичного восстановления пор в зоне износа используют локальное введение 1–2 слоев связующего с последующей шлифовкой 240–320 и полировкой мягкой фланелевой диском. При несовместимости слоёв выполняют полное удаление покрытий химическим способом или машино-шлифовкой до основы и повторяют цикл подготовки.

Выбор между системами опирается на требование к прозрачности, возможности шлифовки и конечной твердости поверхности: шеллак — быстрый, легко корректируемый, полиуретан — универсальный и сравнительно стойкий, эпоксид — прочный, дающий блеск и высокий модуль. Учитывайте указанные нормативы и технические листы производителя при составлении технологической карты.

Дополнительный параметр — время работы смеси: у большинства эпоксидных систем при 20 °C индекс «pot life» варьируется от 20 до 90 минут в зависимости от типа полимеризации, у полиуретановых паст этот интервал короче и чаще ограничен 15–40 минут. Контроль дозирования критичен, погрешность свыше 3–5 % по массе приводит к неполному отвердеваю и снижению механических свойств.

Значения плотности и твердости прямым образом влияют на тактильность: эпоксидные составы имеют плотность порядка 1,05–1,25 г/см3 и модуль прочности, превышающий большинство однослойных лаков; полимерные лаки показывают плотность 0,95–1,1 г/см3 и эластичность выше у водных формул. Рекомендуемые испытания в цехе — контроль вязкости, проверка времени потёка и проверка адгезии на контрольном бруске.

При оформлении технологической карты указывайте материалы с точными марками, номера партий, температуру нанесения и массу сухого остатка в процентах. Это упрощает принятие решения при рекламациях и позволяет сопоставлять результаты с техническими листами производителей.
