Для ручного сгибания древесины в условиях домашней мастерской необходимо соблюдать последовательность действий и правильно подбирать материалы и инструменты.

Основное внимание уделяется подготовке заготовки, ее увлажнению, нагреву, фиксации в изогнутом положении и последующей стабилизации формы. Каждый этап требует точного выполнения и знания особенностей древесины.

Первым шагом является выбор древесины. Подходят породы с хорошей пластичностью, такие как бук, ясень, дуб или береза. Заготовки из этих пород лучше сохраняют форму после сгибания. Для работы выбирают материал без трещин, сучков и деформаций, с равномерной текстурой волокон.

Толщина заготовки определяется радиусом изгиба: для радиуса до 50 мм используют планки толщиной 4-6 мм, для больших радиусов подойдут детали толщиной 8-12 мм. Длина заготовки должна учитывать припуск на усадку и возможные ошибки.

Влажность древесины играет ключевую роль. Рекомендуется использовать заготовки с влажностью 12-15%. Сухой материал становится хрупким и склонным к растрескиванию. Если исходная влажность ниже указанного значения, древесину увлажняют.

Для этого заготовки замачивают в воде при комнатной температуре. Продолжительность замачивания зависит от толщины материала: для планок толщиной 6 мм требуется около 12 часов, для деталей толщиной 10 мм — до суток.

Для повышения эффективности в воду добавляют 1-2 столовые ложки соли на литр жидкости, что улучшает размягчение волокон.

Следующий этап — нагрев. Это обязательное условие для достижения эластичности. Применяют паровые или водяные бани. В домашних условиях используют паровую камеру, которую изготавливают из трубы диаметром 100-150 мм, герметично закрытой с одного конца. Внутри размещают деревянную заготовку, а пар подается через отверстие с помощью бытового парогенератора или кипящей воды.

Температура внутри камеры должна быть около 90-100 °C. Длительность обработки рассчитывают из соотношения 1 час на каждые 25 мм толщины заготовки. Таким образом, для детали толщиной 6 мм потребуется около 15 минут.

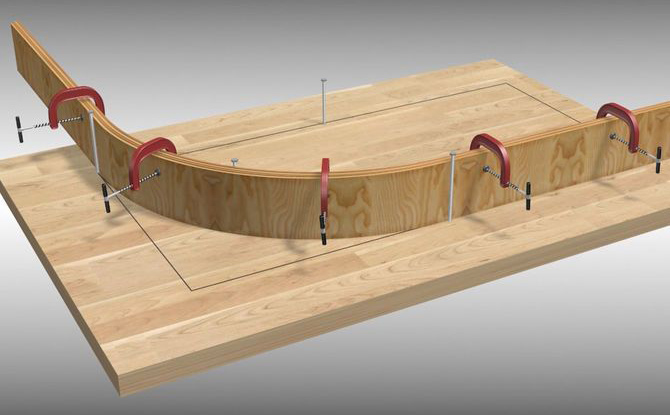

После нагрева заготовку сразу начинают сгибать. Задержка приводит к потере эластичности. Для выполнения изгиба используют шаблоны, изготовленные из фанеры, ДСП или плотного пластика. Шаблон должен повторять требуемый радиус изгиба. Заготовку фиксируют к шаблону с помощью ремней, струбцин или деревянных клиньев. Ремни необходимы для равномерного распределения усилия, особенно при работе с тонкими планками.

При использовании струбцин важно избегать повреждения поверхности древесины, поэтому между струбциной и заготовкой подкладывают резиновые или деревянные прокладки.

Процесс сгибания выполняют плавно и без резких движений. Излишняя скорость приводит к образованию трещин. Усилие прикладывают равномерно по всей длине детали. При достижении требуемого радиуса заготовку окончательно закрепляют на шаблоне и оставляют в таком положении до полного остывания. Это занимает от 2 до 6 часов в зависимости от толщины и породы древесины.

После остывания заготовку необходимо высушить, чтобы стабилизировать форму. Влажная древесина имеет свойство возвращаться к исходному состоянию. Сушка проводится в сухом помещении с хорошей вентиляцией.

Желательно поддерживать температуру около 20-25 °C и относительную влажность воздуха 40-50%. Для предотвращения деформации заготовку оставляют на шаблоне. Продолжительность сушки — не менее 48 часов.

Когда древесина полностью высохнет, переходят к фиксации формы. Для этого применяют методы механической или химической стабилизации. Механический способ включает в себя закрепление детали в изогнутом положении с помощью крепежных элементов: гвоздей, винтов или клеевых соединений.

Клей выбирают водостойкий на основе полиуретана или эпоксидной смолы. Для повышения прочности клеевого соединения поверхности тщательно зачищают и обезжиривают перед нанесением состава.

Химическая стабилизация достигается путем обработки древесины растворами, которые укрепляют структуру волокон. В домашних условиях используется раствор ПВА, разведенный водой в соотношении 1:1. Заготовку погружают в раствор на 12-24 часа, после чего снова сушат. Этот метод особенно эффективен для небольших изделий.

На заключительном этапе проводится финальная обработка поверхности. Изогнутую деталь шлифуют с использованием наждачной бумаги зернистостью 120-240. Для удаления заусенцев и неровностей применяют шлифовальный блок. После этого поверхность покрывают защитными составами: лаком, воском или маслом. Эти материалы защищают изделие от влаги и повышают его долговечность.

При необходимости сгибания сложных форм процесс повторяют с учетом каждого радиуса. Для комбинированных изгибов применяют последовательное нагревание и сгибание отдельных участков. Такой подход требует опыта, так как неправильное выполнение может привести к повреждению заготовки.

Для успешного выполнения технологии сгибания важно учитывать параметры используемых инструментов. Парогенератор должен обеспечивать стабильное давление пара не менее 1,5 атмосферы. Струбцины выбирают с шириной зажима, превышающей толщину заготовки на 10-20 мм. Ремни изготавливают из эластичного материала, который не повреждает поверхность древесины.

Шаблоны должны быть устойчивыми к воздействию влаги и температуры, поэтому фанеру покрывают водоотталкивающим лаком.

Правильное выполнение каждого этапа — от подготовки материала до фиксации формы — позволяет получить качественные изогнутые детали в домашних условиях.

Соблюдение температурных режимов, времени обработки и последовательности действий обеспечит достижение желаемого результата.
