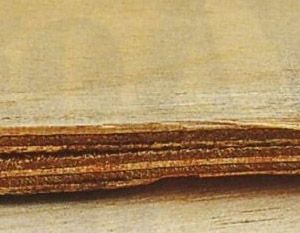

Когда вы работаете с фанерой, особенно при раскрое или обработке торцов, можно столкнуться с неприятным явлением — нарушением целостности материала на границе листа. Подобные дефекты возникают из-за внутренних напряжений в плите, которые высвобождаются при резании, либо из-за попадания влаги в торец при хранении.

Многие мастера считают такое повреждение фатальным, однако при грамотном подходе его удаётся полностью ликвидировать.

Прежде чем приступить к восстановлению, необходимо оценить глубину распространения пустоты. Для этой цели используйте тонкое стальное лезвие или щуп толщиной 0.3-0.5 мм, аккуратно вводя его между слоями шпона.

В случае когда трещина уходит внутрь не более чем на 15-20 мм, ремонт вполне реален, а при более серьёзных масштабах проще вырезать повреждённый участок и вставить заплатку.

Основная сложность ремонта заключается в том, чтобы связующий состав полностью заполнил полость между отставшими слоями. Обычный столярный клей здесь малоэффективен из-за высокой вязкости — он не проникает в узкие щели.

Оптимальным решением станет использование двухкомпонентной эпоксидной смолы жидкой консистенции с показателем текучести по вискозиметру ВЗ-246 не более 25 секунд.

Для введения состава в глубину дефекта вам потребуется медицинский шприц на 5-10 мл с иглой диаметром 0.8-1.0 мм. Если игла не проходит в зазор, расширьте входное отверстие острым ножом или тонкой пилкой для лобзика с шагом 15 TPI.

Альтернативным инструментом служит резиновая груша с наконечником из полиэтиленовой трубки, однако точность дозирования у неё ниже.

Перед нанесением клеящего материала обязательно высушите зону вокруг трещины. Промышленный фен с температурой потока 40-50°C за 5-7 минут удалит избыточную влагу из древесных волокон.

Слишком горячий воздух (свыше 80°C) вызовет коробление наружного шпона, поэтому держите фен на расстоянии 20-25 см и равномерно перемещайте по поверхности.

Теперь приготовьте эпоксидную смолу, строго соблюдая пропорции, указанные производителем. Для большинства составов массовое соотношение компонента А к отвердителю В составляет 10:1 или 5:1.

Тщательно перемешивайте смесь в течение 2-3 минут, но без интенсивного взбивания, иначе появится множество пузырьков воздуха, которые ослабят соединение.

Наберите полученный раствор в шприц и начинайте медленно впрыскивать в щель, двигаясь от глубокой части к краю. Заполняйте полость до появления капли на поверхности.

После этого зажмите лист струбцинами через проставки из твёрдой резины толщиной 5 мм, создавая давление порядка 3-5 кг/см². Такие прокладки предотвратят вмятины от губок инструмента.

В случае с толстыми плитами (18-24 мм) расслоение может охватывать до пяти внутренних слоёв. Здесь одной эпоксидки недостаточно — добавьте в смесь мелкие древесные опилки из той же породы, просеянные через сито с ячейкой 0.5 мм.

Соотношение наполнителя к смоле — 1:3 по объёму, такая паста не вытечет из широкой трещины и создаст монолитную структуру.

Для березовой фанеры, где каждая пластина шпона имеет толщину 1.2-1.5 мм, отлично подходит клей ПВА класса D3 с высоким содержанием сухого остатка (не ниже 55%). Его вводят в повреждение через каждые 10-15 мм по длине кромки, а затем прокатывают валиком с твёрдым покрытием для равномерного распределения.

Время выдержки под прессом для ПВА составляет не менее 4 часов при комнатной температуре 20-22°C.

Встречаются ситуации, когда внешний слой шпона полностью отслоился на участке длиной 100-150 мм и отогнулся, как крышка. Тогда полностью удалите старый затвердевший клей из-под него с помощью стамески шириной 6 мм, установленной под углом 15° к плоскости.

Очищенную полость обработайте ацетоном для обезжиривания, после чего нанесите свежий состав на обе поверхности и стяните их струбцинами с шагом 80-100 мм.

Иногда после заполнения и сушки на кромке остаются неровности или излишки застывшего полимера. Снимайте их шлифовальной колодкой с зернистостью сначала P80, затем P120, двигаясь только от центра к краям, чтобы не подорвать соседние участки.

Финишную доводку выполняйте наждачной бумагой P150, после чего поверхность готова к окраске или лакированию.

Ламинированные фанерные листы (например, марки ФЛФ) требуют особого подхода. Перед заполнением трещины нужно удалить плёночное покрытие вокруг дефекта на ширину 10-12 мм — для этой цели используйте ручной фрезер с цанговой фрезой диаметром 8 мм.

Глубина снятия составляет 0.3-0.5 мм, то есть ровно толщина ламината, иначе смола не схватится с древесиной.

Когда повреждение расположено на углу листа, при зажиме струбциной высока вероятность раскола. В такой ситуации изготовьте две прижимные планки из бруска 20х20 мм, просверлив в них отверстия для стяжных винтов М6 с шагом 150 мм.

Соберите эту конструкцию вокруг угла, постепенно затягивая гайки крест-накрест для равномерного сжатия.

Температура окружающей среды во время ремонта напрямую влияет на полимеризацию связующего. При 15°C эпоксидка застывает за 24 часа, при 25°C — за 8 часов, а при 10°C процесс может остановиться вовсе.

Если вы работаете в холодной мастерской, используйте тепловую пушку мощностью 1.5-2 кВт, направляя её на лист с расстояния 1.5 метра, чтобы прогреть зону ремонта до 22-24°C.

После полного отверждения (обычно через 12 часов для эпоксидных составов) проверьте качество соединения, постучав деревянным молоточком массой 50 г по восстановленному краю. Звонкий звук свидетельствует об отличной адгезии, глухой — о наличии непроклеенных зон, которые потребуют повторного впрыскивания через дополнительно просверленные отверстия диаметром 1.5 мм.

Для особо ответственных конструкций — например, в производстве мебельных фасадов или ступеней лестниц — усильте отремонтированную кромку накладной планкой из массива толщиной 4-6 мм. Приклейте её тем же составом, которым заполняли трещину, и дополнительно зафиксируйте мебельными шкантами диаметром 6 мм с шагом 200 мм.

Такое решение не только скроет следы дефекта, но и многократно повысит прочность торца на скалывание.

В ситуациях, когда расслоение затронуло более половины толщины плиты, замените точечное введение клея на инъекционный метод. Высверлите в кромке отверстия диаметром 2 мм с шагом 40-50 мм, отступив от повреждённой зоны на 10 мм.

В каждое отверстие вставьте иглу шприца и впрыскивайте состав, пока он не начнёт выходить из соседних каналов — это гарантирует полное пропитывание всех пустот.
