Ультразвуковая обработка применима для повышения плотности поверхностного слоя и усиления межволокнистой сцепки при обработке пиломатериалов в жидкой среде, когда приборы генерируют акустические колебания в диапазоне 20–100 кГц. Для типичных лабораторных установок используются генераторы мощностью 100–1000 Вт и зондовые насадки диаметром 12–50 мм, амплитуда рабочего колебания на выходе наконечника 10–50 мкм, что обеспечивает локальные механические напряжения и кавитацию в жидкости.

Процесс подготовки образцов требует контроля влажности; для процедур механической пластичности рекомендуется начальная влажность 20–60% от массы, тогда как для постобработки камерной сушки оптимальная целевая влажность составляет 8–12%. Для пропитки смолами выдержка под УЗ-облучением в растворе длится от 15 до 60 минут при мощности 200–400 Вт на ванну 5–20 л; весовой прирост при сушке оценивается в 5–25% в зависимости от молекулярного веса и вязкости состава.

При уплотнении поверхности применяется комбинация ультразвука и прижима. Для этого применяют прессы с динамической нагрузкой 0,5–5 МПа и частотой облучения, совпадающей с резонансом образца; резонансную частоту можно оценить по формуле f = n*v/(2L), где v — скорость продольной волны в материале, L — рабочая длина, n — номер гармоники.

Для расчета длины волны используется выражение l = v/f, а модуль Юнга приближенно определяется E = rho*v^2, где rho — плотность материала. Техника кабины для обработки предполагает применение погружных преобразователей или настенных панелей с распределением излучения, обеспечивающим равномерное поле.

Для массивных деталей применяют модульные блоки с суммарной электрической мощностью 2–10 кВт и усилителями, настроенными на фазовую синхронизацию, что позволяет создавать стоячие волны и контролировать амплитуду в узлах контакта. Выбор породы критичен; древесные типы с плотностью 300–700 кг/м3 по-разному реагируют на акустические поля: мягкие породы легче поддаются образованию микроканалов и повышению проницаемости, тогда как твердые дают прирост механических характеристик за счёт упрочнения клеточных стенок.

Измерения скорости звука в продольном направлении варьируют в пределах 1500–6000 м/с, и это значение вводится в расчёты упругих параметров и резонансных частот. При планировании производственного цикла нормируются параметры воздействия и приёмочные нормы; в технической документации требуется указывать частоту, мощность, среду обработки, время и целевой процент прироста массы после пропитки.

Нормы на конечные механические параметры задают через прочность при статическом изгибе и модуль упругости; ориентиры для улучшения укладываются в рамки прироста MOE на 10–40% и прочности при изгибе на 5–30% в зависимости от методики. Аппаратные решения включают выбор преобразователей на пьезоэлементах или магнитострикционных элементах, усилителей с плавной регулировкой амплитуды и систем охлаждения.

Рабочие параметры преобразователя: номинальная частота 20 или 40 кГц, номинальная мощность 200–1000 Вт, заявленная амплитуда 5–50 мкм; при крупных установках применяют усилительные рога с коэффициентом 1–3 и рабочим диаметром до 200 мм. Для контроля технологического результата применяют пошаговую методику: параметр A — частота и амплитуда для достижения локальной пластичности, параметр B — давление при прессовании в МПа, параметр C — состав пропиточного раствора и его вязкость в мПа·с.

Величины целевых показателей включают допустимое отклонение по влажности до ±2% от целевого значения, предел перепада плотности по толщине не более 12% и обязательный прирост массы после сушки, заданный в техническом задании. В случае работы с тонкими ламелями рекомендуется использовать частоты выше 40 кГц с уменьшением амплитуды до 5–20 мкм, это снижает риск механического разрушения и обеспечивает равномерную передачу энергии по сечению.

Для массивных брусьев целесообразно применять 20–30 кГц с амплитудой 20–80 мкм и последующим прогревом поверхности до 60–90 °C для релаксации лигнина и достижения пластичности при меньших давлениях. Подбор растворителей и смол требует указания вязкости и молекулярной массы; применяемые составы на водной основе с низкомолекулярными фенольными или акриловыми компонентами имеют вязкость 10–200 мПа·с и поверхностное натяжение 30–70 мN/m.

Для обеспечения проникновения в клеточную стенку используют вакуум-пропитку с давлением до 0,05–0,1 МПа и циклы УЗ-воздействия 2 мин облучение/1 мин пауза, повторяемые 5–15 раз. Оценка эффективности выполняется через статические испытания на трёхточечный изгиб, измерение модульной жёсткости и определение плотности по массе и объёму; при вычислениях применяют формулу для модуля при изгибе E = (FL^3)/(48I*delta), где F — нагрузка, L — расстояние между опорами, I — момент инерции, delta — прогиб.

Практические советы: стартовые серии 5–10 образцов позволяют подобрать рабочие частоты и амплитуды, фиксируя прирост массы и изменение механических характеристик. Для документирования рекомендую журнал параметров с указанием температуры среды, состава раствора, времени и суммарной энергии, подаваемой в каждый образец, вычисляемой по E = Wt; при W = 300 Вт и t = 1800 с суммарная энергия E = 3001800 = 540000 Дж.

Контроль геометрии пробной заготовки помогает снизить разброс, типовые толщины для лабораторных серий составляют 5–50 мм, ширина 20–150 мм и длина 100–500 мм, что упрощает расчёт модулей и резонансных параметров. Рекомендую протокол отбора: три серии по пять образцов на режим с фиксацией массы, объёма и уровня усадки при сушке; это даёт статистическую надёжность и позволяет выявить стабильные сочетания переменных.

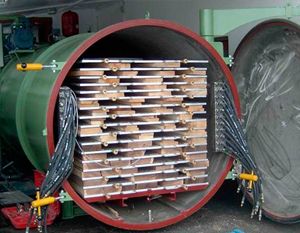

Для серийной линии применимы модульные камеры объёмом 0,5–2,0 м3 с суммарной мощностью преобразователей 3–15 кВт и системой циркуляции раствора, фильтрации продуктов кавитации и регенерации. В регламенте техпроцесса указывают контрольные точки: предварительная сушка до заданной влажности, УЗ-облучение по программе, вакуум-цикл пропитки и финальная сушка при 60–90 °C до 8–12% влажности со скоростью удаления влаги 0,5–1,5% массы в час.

Реальные результаты включают улучшение панелей и ламелей для мебели, где при гидрофобной пропитке отмечали снижение поперечного набухания на 20–50% и рост несущей способности на 15–35%. Для конструкционных брусьев, обработанных комбинированной технологией УЗ + пресс, наблюдали прирост прочности при сжатии до 25% при увеличении плотности на 8–20%.

При проектировании линии рассчитывайте электрическую загрузку с запасом 1,2–1,5, предусматривать измерение амплитуды в реальном времени и резервные блоки преобразователей. Ведите протоколы с измерениями скорости волны и плотности до и после обработки для корректировки режимов и последующей сертификации изделий.
