Люфты и биения в ручном электроинструменте способны серьезно ухудшить качество обработки материалов и даже сделать работу опасной. Посторонние вибрации и неустойчивость режущего органа часто приводят к сколам на кромках, неточным пропилам и быстрому износу оборудования.

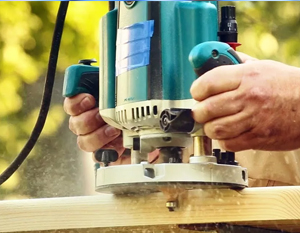

Диагностику этих дефектов стоит начинать с визуального осмотра и проверки на холостом ходу. Для фрезерных машин характерно дрожание шпинделя, которое ощущается рукой при выключенном двигателе.

Попробуйте покачать шпиндель из стороны в сторону, чтобы оценить величину радиального зазора. Осевой свободный ход часто проявляется глухим стуком при резком изменении направления нагрузки на фрезу.

Наиболее критичным параметром для машин, обрабатывающих дерево, считается радиальное биение рабочей части шпинделя. Его допустимая величина редко превышает 0.05 миллиметра на расстоянии 50 миллиметров от торца цанги.

Превышение этого значения указывает на износ определенных узлов. Причиной может стать дефект самой цанги, особенно в моделях с конусом Морзе или быстрозажимными патронами.

Цанги изнашиваются по внутреннему конусу, переставая плотно обжимать хвостовик фрезы. Неравномерный износ лепестков приводит к смещению центра вращения и появлению эллипса.

Шурупы, фиксирующие цанговый зажим в шпинделе, иногда ослабляются от вибрации. Их своевременная протяжка специальным ключом предотвращает развитие люфта.

Биение часто возникает из-за разрушения опорных подшипников шпиндельного узла. Подшипники качения, работающие в условиях ударных нагрузок, со временем теряют первоначальный класс точности.

Зазоры в телах качения и на посадочных местах напрямую передаются на режущий инструмент. Замена этих деталей требует специального съемника и пресса для запрессовки с усилием несколько сотен килограмм.

Для большинства агрегатов применяются радиально-упорные подшипники, воспринимающие как радиальные, так и осевые усилия. Маркировка ABEC-3 или ABEC-5 на их корпусе говорит о достаточном классе точности для столярных задач.

Посадочные места под эти детали на валу и в корпусе редуктора должны быть чистыми, без задиров. Монтаж лучше проводить с нагревом корпуса до 80-90 градусов Цельсия, что обеспечивает плавную посадку.

После сборки шпиндельного узла проверьте его вращение – оно обязано быть плавным, без провалов и шумов. Малейшее заедание сигнализирует о перекосе или чрезмерном натяге.

Дисковые пилы демонстрируют иную природу возникновения вибраций. Первым делом осмотрите пильный диск на предмет деформации или загрязнения смолами.

Положите диск на идеально ровную поверхность, например, на поверочную плиту или толстое стекло. Зазор между поверхностью и зубчатой частью не должен визуально просматриваться.

Деформированное полотно создает знакопеременные нагрузки на вал и опоры редуктора. Даже диск с отклонением плоскости в 0.2 миллиметра способен вызвать сильное биение и опасную отдачу.

Посадочное отверстие диска должно точно соответствовать диаметру фланца пильного вала. Стандартные размеры составляют 16, 20 или 30 миллиметров, а зазор между отверстием и фланцем не может быть больше 0.1 миллиметра.

Установка диска с большим посадочным отверстием через переходные кольца – распространенная причина неустойчивой работы. Кольца обязаны быть точными, без зазоров, и фиксироваться стопорным винтом.

Фланец, на который крепится диск, сам может иметь осевое или радиальное отклонение. Проверьте его индикатором часового типа, закрепленным на станине, при вращении вала двигателя.

Допустимое биение фланца обычно лежит в пределах 0.04-0.06 миллиметра. Превышение этого параметра требует ремонта редуктора или замены вала в сборе.

Крепежные элементы – гайка или болт, прижимающие диск, должны иметь чистую опорную поверхность. Забоины или налипшие материалы мешают правильному прилеганию и ведут к перекосу.

Силовой узел дисковых аппаратов часто собран на конических роликовых подшипниках, регулируемых по натягу. Конструкция предусматривает специальные гайки или прокладки для выборки зазора.

Регулировку проводят, добиваяся легкого сопротивления при вращении вала от руки, но полностью исключая осевой стук. Слишком тугой ход приводит к перегреву и заклиниванию подшипников уже после получаса работы.

Угловые редукторы, передающие вращение под 90 градусов, имеют свои слабые места. Износ зубьев шестерен, выполненых из закаленной стали, проявляется возрастающим шумом и мерцающим люфтом.

Люфт в паре шестерен можно оценить, зафиксировав пильный диск и попытавшись провернуть его в обе стороны. Заметный холостой ход, превышающий 3-5 градусов, говорит о необходимости разборки и замены шестерен.

В безугловых конструкциях с прямым валом критичен износ шпоночного паза и самой шпонки. Разбитый паз на валу приводит к тому, что диск начинает отставать от вала при резком увеличении нагрузки.

Восстановление шпоночного соединения часто выполняют, изготовив новую шпонку с увеличенными на 0.2-0.3 миллиметра размерами. Пазу придают чистоту и параллельность стенок при помощи надфилей.

Электрический двигатель тоже может служить источником вибрации, если нарушена балансировка якоря или вентилятора охлаждения. Неуравновешенный якорь вызывает сильную тряску на высоких оборотах, которую легко спутать с механическим люфтом.

Проверку балансировки проводят на специальных стендах, но косвенный признак – сильная вибрация корпуса при работе инструмента без нагрузки. Такую неисправность устраняют в специализированных мастерских, добавляя балансировочные грузы.

Коллекторный двигатель иногда генерирует вибрацию из-за износа щеток или подшипников скольжения в крышках. Щетки, занимающие неправильное положение в держателе, создают неравномерный контакт с коллектором.

Подшипники скольжения, представляющие собой бронзовые втулки, со временем разрабатываются. Зазор между валом и втулкой более 0.08-0.1 миллиметра уже влияет на соосность и требует замены втулки с последующей разверткой.

Современные аппараты иногда оборудуются электронными системами стабилизации оборотов под нагрузкой. Сбои в работе такой электроники могут имитировать механические биения, вызывая неравномерное вращение.

Диагностику электронных блоков лучше доверить специалисту с осциллографом. Механик же должен убедиться в исправности механической части, прежде чем винить в проблемах управляющую плату.

Регулярная профилактика значительно отдаляет момент появления дефектов. Чистка и смазка движущихся узлов, протяжка резьбовых соединений и визуальный контроль состояния режущего инструмента составляют основу ухода.

Применяйте только предназначенные производителем смазочные материалы. Консистентная смазка для редуктора и жидкое масло для подшипников скольжения имеют разную вязкость и температурный диапазон.

После любого ремонта, связанного с разборкой шпинделя или редуктора, обязательна контрольная сборка и проверка на холостом ходу. Только убедившись в плавности хода и отсутствии посторонних звуков, можно приступать к работе с материалом.

Качество обработки дерева напрямую зависит от точности и чистоты вращения режущего органа. Своевременное выявление и устранение даже минимальных зазоров сохраняет чистоту поверхности и геометрическую точность изделия.

Инструмент, избавленный от люфтов, работает тише, безопаснее и позволяет полностью реализовать заложенный в него ресурс. Понимание его устройства дает возможность не просто менять детали, а точно настраивать механизмы, возвращая аппарату заводские характеристики.
