Подготовка древесины перед выполнением сложной фигурной выборки

Качество исполнения криволинейных пазов, гнезд и декоративных углублений напрямую зависит от того, насколько тщательно заготовка была обработана до момента первого касания фрезы или стамески. Сырье с естественной влажностью 60–80 процентов неизбежно изменит геометрию после высыхания, поэтому сушку до равновесного состояния 8–12 процентов проводят в камерах с контролем температуры и влажности. Древесина, высушенная в естественных условиях под навесом в течение двух-трех лет, также пригодна, но требует последующей стабилизации в закрытом помещении с относительной влажностью воздуха 45–55 процентов.

Для ответственных работ по созданию фигурных элементов — балясин, резных накладок, элементов мебельных фасадов — выбирают прямослойные участки без сучков, свилеватости и внутренних напряжений. Пороки древесины, даже мелкие, при выборке криволинейного контура становятся концентраторами трещин, которые раскрываются под давлением режущей кромки. Плотность материала также имеет значение: дуб, ясень, клен, груша и бук демонстрируют стабильное поведение при фрезеровании сложного профиля, тогда как сосна или липа склонны к смятию волокон на выходе инструмента.

Первой обязательной операцией становится калибровка заготовки по толщине с точностью не хуже 0,2 миллиметра на рейсмусовом станке. Разнотолщинность приводит к неравномерному съему материала и уводу копировальной втулки фрезера от заданной траектории. После калибровки плоскости проверяют на просвет металлической линейкой — отклонение от плоскостности не должно превышать 0,15 миллиметра на метр длины.

Торцевание и базирование заготовки выполняют под прямым углом с точностью 90 градусов плюс-минус 5 угловых минут, используя угольник и поверочную плиту. Криволинейная выборка часто требует установки детали на шаблон, и любое отклонение базы переносится на всю геометрию паза. Для заготовок толщиной до 40 миллиметров применяют фугование кромки, для более массивных — строгание с последующей шлифовкой зерном 80–100 единиц.

Предварительная разметка контура выборки выполняется с учетом направления волокон и припуска на чистовую обработку в 1–2 миллиметра. Разметку наносят твердым карандашом или шилом по шаблону из фанеры толщиной 6–8 миллиметров, закрепленному струбцинами. Если фигурная выборка симметрична, разметку дублируют с обеих сторон детали для контроля глубины при фрезеровании с двух сторон.

Создание технологических отверстий для входа фрезы или пильного полотна лобзика выполняют сверлом диаметром, превышающим ширину паза на 1–2 миллиметра. Такие отверстия снижают риск скола на входе и позволяют начать выборку с уже заглубленной режущей кромкой. Для глухих пазов отверстия сверлят на глубину, меньшую проектной на 0,5 миллиметра, чтобы избежать случайного пробоя насквозь.

Черновую выборку основного массива материала целесообразно выполнять на сверлильно-пазовальном станке или ручным фрезером с прямой фрезой диаметром 8–12 миллиметров, оставляя финишный припуск 0,5–0,8 миллиметра по стенкам и дну. Такая тактика снижает вибрацию инструмента при чистовом проходе и уменьшает вероятность вырыва волокон. Скорость вращения шпинделя при черновой обработке твердых пород устанавливают в диапазоне 12000–16000 оборотов в минуту, подача — 2–3 метра в минуту.

Для криволинейных контуров с малым радиусом закругления — менее 15 миллиметров — применяют сверление по разметке с шагом 2–3 миллиметра, после чего перемычки удаляют стамеской или узким резцом. Такой прием позволяет сохранить целостность волокон в зоне сопряжения прямолинейного и криволинейного участков. Стамеску подбирают по ширине, соответствующей радиусу закругления, и затачивают под углом 25–30 градусов.

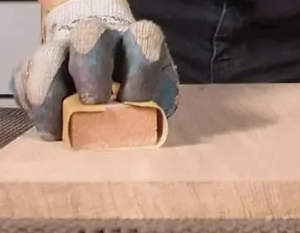

Шлифовка поверхностей перед фигурной выборкой выполняется до зерна 120–150 единиц, поскольку после формирования паза доступ к стенкам и дну ограничен. Обработку ведут вдоль волокон, избегая поперечных рисок, которые при финишной отделке проявятся как темные полосы. Кромки заготовки притупляют фаской 0,5 на 0,5 миллиметра, чтобы снизить риск отщепа при работе копировальной втулки.

Влажностная стабилизация перед чистовым проходом включает выдержку детали в помещении с температурой 20–22 градуса и влажностью 50 процентов не менее 24 часов после механической обработки. Если заготовка подвергалась фугованию или рейсмусованию, внутренние напряжения успевают перераспределиться, и геометрия принимает устойчивое положение. Для крупных деталей — длиной свыше 600 миллиметров — время акклиматизации увеличивают до 48 часов.

При работе с массивом дуба или ясеня полезно предварительно обессмолить поверхность в зоне будущей выборки раствором каустической соды концентрацией 5–8 процентов, чтобы исключить засаливание режущей кромки. После промывки деталь просушивают не менее 12 часов и слегка шлифуют зерном 180 единиц. Для смолистых пород — сосны, лиственницы — применяют составы на основе ацетона или уайт-спирита с последующей нейтрализацией.

Установка заготовки на рабочем столе фрезера или долбежного станка требует жесткой фиксации, исключающей смещение под нагрузкой более 0,1 миллиметра. Прижимы располагают симметрично относительно зоны выборки, чтобы избежать коробления тонкостенных участков. Для деталей толщиной менее 20 миллиметров под нижнюю плоскость подкладывают жертвенную плиту из МДФ толщиной 16–18 миллиметров, которая воспринимает давление и предотвращает сколы на выходе.

Контроль геометрии перед чистовым фрезерованием проводят штангенциркулем и радиусным шаблоном с точностью 0,1 миллиметра. Расхождение между фактическим контуром и проектной линией не должно превышать 0,3 миллиметра на всей длине кривой. Если отклонение больше, положение шаблона корректируют до начала финишного прохода, так как исправление после выборки потребует снятия лишнего материала и нарушит декоративность.

Для сложных многоуровневых выборок с переменной глубиной заранее изготавливают упоры-ограничители хода фрезы, фиксирующие заглубление с шагом 1 миллиметр. Такие упоры позволяют вести обработку последовательными проходами без риска пропила на полную глубину за один раз. Каждый последующий проход выполняют после полного удаления стружки из паза щеткой или струей сжатого воздуха под давлением 4–6 бар.

Подготовка режущего инструмента включает балансировку фрез с диаметром хвостовика 8 и 12 миллиметров, проверку биения не более 0,02 миллиметра и заточку под углом, соответствующим породе. Для твердых лиственных пород передний угол фрезы составляет 15–20 градусов, для мягких — 25–30 градусов. Несоблюдение этого параметра ведет к микровырывам на выходе из криволинейного участка и требует последующей трудоемкой шлифовки.

Соблюдение перечисленных операций в строгой последовательности — от сушки и калибровки до установки упоров и балансировки инструмента — формирует базу, без которой фигурная выборка неизбежно теряет точность. Практический опыт показывает, что деталь, подготовленная по всем описанным этапам, требует минимальной доводки и сохраняет заданную геометрию в течение всего срока эксплуатации изделия.
