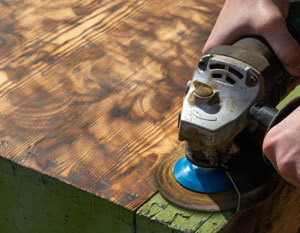

Для чистовой доводки древесины с помощью угловой шлифовальной машины используют шлифовальные тарелки с липучкой под круги диаметром 125 мм. Плотность опорного диска оказывает влияние на распределение давления.

Жесткий подходит для массивных щитов и торцовки, полумягкий — для строганых поверхностей, мягкий — для фанеры и шпона. Чем толще тарелка, тем выше тепловое сопротивление.

Круги на липучке подбираются в зависимости от породы и состояния материала. На первой стадии часто применяют зерно P60 или P80.

Для плотных сортов подойдёт корунд на бумажной основе плотностью не ниже Е, для смолянистых — цирконий или керамика, особенно при снятии старого покрытия. Промежуточный этап возможен с зерном P120, финиш — P180–240. Круги P320 используются для элементов под лак, но требуют минимального нажима.

Оптимальная частота вращения — от 4000 до 6000 об/мин. При превышении 8000 повышается риск перегрева.

Перегрев выражается в потемнении поверхности и застывании смолы, особенно на хвойных породах. Контроль за температурой можно вести тактильно — тёплая заготовка допустима, горячая — нет. При появлении темных пятен работу прекращают и переходят на зерно крупнее.

Шлифование проводят только на сухой поверхности. Влажность древесины — не выше 12%.

При обработке влажного материала зерно быстро забивается, круг теряет агрессивность. При этом возрастает сила трения, что приводит к тепловому повреждению волокон. Это особенно выражено при работе с дубом и клёном.

Скорость перемещения инструмента — 2–4 см/с. Задержка на одном участке вызывает углубление, особенно при крупной наждачке.

Движения должны быть перекрещивающимися: сначала вдоль волокон, затем под углом 30–45 градусов. Это уменьшает риск образования борозд от перепадов давления и границ кругов. Не допускается круговая траектория.

Нажим на инструмент должен быть минимальным. Давление не выше 3 кг при диаметре 125 мм.

Проверить его просто — если круг резко останавливается при лёгком нажатии рукой на диск, усилие чрезмерное. От чрезмерного давления происходит не только перегрев, но и преждевременное разрушение связки.

Для шлифования больших щитов используют эксцентриковую тарелку. Угол смещения — 2–5 мм, диаметр — от 150 мм.

Она устанавливается через переходную резьбу. В этом случае уменьшается риск локального перегрева, а качество становится равномерным. Такой способ применим при обработке столешниц из массива и мебельных панелей.

Для грубого снятия старого слоя можно использовать лепестковые круги с зерном P40. Основа — тканевая, связка — бакелитовая.

Эти круги эффективны, но нагревают материал быстрее. Применять их рекомендуется только на хвойных и лиственных породах с плотностью ниже 600 кг/м³, избегая работы на торцах. После них обязательно требуется дополнительная чистовая шлифовка мягким кругом.

Сложные участки обрабатывают мини-болгаркой с диском 75 мм. Диапазон оборотов — 3000–7000 об/мин.

Такие инструменты используют для подготовки резных элементов, фасок, стыков в труднодоступных зонах. Важно подбирать круги с мягкой основой, чтобы избежать запиливания.

При переходе между зернами шаг должен быть не менее одного уровня. Последовательность может быть: P80 → P120 → P180 → P240.

Пропуск двух шагов приводит к остаточным рискам, заметным после нанесения финишных покрытий. Для контроля качества проводят пробное смачивание спиртом — он выявляет борозды и неоднородности.

Удаление пыли между проходами необходимо. Очищают поверхность пылесосом и тканью с антистатиком.

При наличии шлифовальной пыли наждачка теряет способность резать, а тёплый воздух от диска приклеивает её к материалу. Образование точек подпёка наблюдается чаще в такой ситуации.

Сравнение типов абразивов показывает: корунд даёт универсальный результат, цирконий — медленно тупится и лучше держит форму, карбид кремния — быстрее обрабатывает, но не годится для промежуточных этапов. Керамика работает дольше, но требует строгого контроля оборотов.

Ручное выравнивание после машинной шлифовки производится шлифблоком с тем же зерном. Это устраняет возможные волнообразные дефекты.

Работу проводят вдоль волокон, без усилия. После такой доработки поверхность становится равномерной по глубине снятия.

Для торцов применяют насадки с фетровым краем. Они уменьшают риск перегрева, так как контактная зона минимальна.

Рабочая поверхность срезается при малом угле наклона. Держать болгарку под наклоном выше 10° нельзя, поскольку возрастает риск подрыва волокон.

Фанеру шлифуют с меньшим усилием и на более высоких оборотах — 6000–7000 об/мин. Угол наклона минимален.

Используются мягкие тарелки с кругами P180–P320. При применении грубого зерна возможно снятие верхнего слоя, что приводит к появлению клеевой сетки и ухудшению внешнего вида.

Для шпона используют только мелкозернистые круги на пенополиуретановой основе. Зерно — P240–P400, скорость перемещения — около 1 см/с.

При повышении скорости или избыточном нажиме тонкий слой материала может быть прожжён. Особенно это актуально для термообработанных пород.

В случае с экзотическими сортами, имеющими маслянистую структуру, рекомендуется использовать абразивы с открытой насыпью и антизалипающей пропиткой. Это уменьшает нагрев и снижает риск вырывания волокон.

Круги меняют после 3–5 минут непрерывной работы.

Для работы по старому лаку подходят тарелки с перфорацией. Отверстия отводят тепло и снижают забивание.

Диаметр отверстий — 6–8 мм, количество — от 6 до 12. Такие круги требуют подложки с аналогичной геометрией. Иначе абразив теряет эффективность.

Правильный подбор последовательности зерен, плотности круга и скорости подачи исключает необходимость многократной переработки. Это снижает износ расходных материалов и экономит время.

Важно помнить, что каждый лишний проход увеличивает риск перегрева, особенно на деталях с разной плотностью структуры.
