Паровая обработка древесины используется в столярных операциях с начала XIX века. Для придания гнутой формы заготовку из массива подвергают нагреву в насыщенном водяном паре при температуре от 90 до 100 градусов Цельсия в течение 40–60 минут на каждый сантиметр толщины.

Под воздействием влаги и температуры происходит размягчение лигнина, что позволяет изгибать древесину в пределах радиуса от 200 мм и выше. Радиусы менее 150 мм требуют применения встречных шаблонов с наружной фиксацией, предотвращающих растрескивание. Допустимая толщина детали — до 25 мм для лиственных пород, таких как бук или ясень. При превышении этой величины образуются трещины вдоль волокон, особенно в зонах растяжения.

Ламельная технология гибки базируется на склеивании предварительно нарезанных тонких полос толщиной от 2 до 6 мм. Эти ламели сгибаются по жесткому лекалу с использованием водостойких клеевых составов — чаще всего применяется ПВА класса D3 или D4, либо фенолформальдегидные смолы.

Минимальный радиус изгиба зависит от общей толщины склейки, но при типовом 30-миллиметровом сечении можно получить стабильный изгиб от 80 мм. Геометрическая точность при ламельной технологии выше, поскольку искривление задается формой шаблона. Влажность древесины для работы — не выше 8%, давление при прессовании — не менее 0,7 МПа. Недостаток — значительная длительность прессования, от 2 до 10 часов, и потребность в обработке каждой заготовки поэтапно.

Формирование криволинейной формы при помощи ленточной пилы обеспечивает высокую скорость при раскрое. Ширина пильной ленты от 6 до 20 мм влияет на минимальный радиус поворота — для пилы шириной 10 мм радиус составляет около 60 мм.

Чем уже полотно, тем меньший радиус возможен без заклинивания. Мощность станка — от 750 до 1500 Вт. При обработке твёрдых пород необходимо учитывать сопротивление на изгиб, которое вызывает отклонение линии реза. Чтобы сохранить точность, материал необходимо надёжно зафиксировать, а ленту — заменять по мере снижения остроты. При неправильной подаче возможен прогиб полотна и неровная поверхность.

В случае с лобзиком точность зависит от вида полотна и устойчивости руки. Стандартная глубина пропила ограничена 50–70 мм, радиус поворота — от 25 мм при использовании узкого полотна 2 мм.

Для стабильного реза желательно использовать направляющую линейку или предварительную разметку по шаблону. Скорость подачи материала необходимо снижать при входе в поворот, особенно при работе с фанерой, склонной к сколам. Лобзик даёт менее ровную кромку по сравнению с ленточной пилой, требует последующей шлифовки.

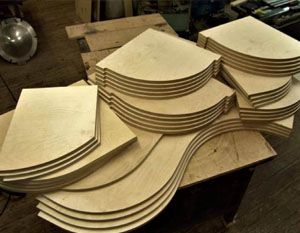

Фрезерование по шаблону позволяет получить повторяющиеся криволинейные контуры с высокой степенью совпадения. Для этого используется копировальная фреза с подшипником, рабочая часть которой следует по лекалу.

Высота фрезы подбирается под толщину заготовки, стандартный диаметр — от 12 до 25 мм. При толщине детали до 40 мм фрезерование проводится за один проход. Для деталей большей толщины необходимо ступенчатое снятие материала. Применение фрезера требует стабильной фиксации как шаблона, так и самой заготовки. Плотность древесины оказывает влияние на нагрузку на инструмент: при работе с дубом или грабом приходится снижать подачу. Кривизна ограничена диаметром фрезы — при слишком малом радиусе возможен вырыв волокон.

Если сопоставить по точности, то фрезерование по шаблону обеспечивает отклонение не более 0,5 мм на метр длины, ламельная гибка — до 1 мм, паровая — до 2 мм. У выпиливания отклонения зависят от исполнителя: при ручной подаче возможны смещения до 3 мм.

По трудозатратам, самый быстрый способ — распиловка, особенно при использовании шаблона и упора. Ламельная гибка требует предварительной подготовки полос, что увеличивает временные затраты. Паровая формовка — самая продолжительная, учитывая нагрев, фиксацию, сушку. Фрезеровка занимает среднее время, но обеспечивает повторяемость.

По радиусу допустимого изгиба наиболее выгодна ламельная технология — минимальный допустимый радиус составляет 50–60 мм при общей толщине около 20 мм. Паровая подходит для больших кривизн, но ограничена по материалу и толщине.

Фрезеровка способна воспроизвести любую форму в пределах диаметра фрезы, но не изменяет внутреннюю структуру материала, как при гибке, а лишь убирает излишки.

По ограничениям толщины паровая технология работает до 25–30 мм. Ламельная — практически без ограничений, зависит от числа слоёв.

Пильное оборудование может распиливать любые сечения, но точность и радиус ограничены шириной полотна. Фрезер можно использовать до 50 мм за один проход, при необходимости — в несколько этапов.

Если требуется изготовить уникальную, плавную форму из массива без клеевых швов — подходящим решением будет термическая гибка. При необходимости повторяемости и мелкого радиуса лучше применять ламели.

Если задача — быстро создать единичную деталь, то резка лобзиком или пилой обеспечит необходимый результат. Для серийного производства с высокой точностью и стабильностью формы лучше использовать фрезерование с шаблоном. Угол наклона режущего инструмента при фрезеровке подбирается в зависимости от направления волокон: для снижения риска вырыва допустим наклон от 5 до 15 градусов по отношению к поверхности. При склеивании ламелей давление должно быть равномерным по всей длине: для ширины заготовки 100 мм используют минимум три точки прижима.

Шаблон для фрезеровки изготавливают из фанеры 10–12 мм, при этом крепление к заготовке осуществляется струбцинами либо вакуумной плитой. Лобзик с маятниковым ходом даёт более грубый рез, но быстрее справляется с обработкой мягких пород.

При этом для исключения сколов с обратной стороны применяют подложку из ДВП. Если радиус изгиба менее 40 мм — возможна только ламельная формовка или многошаговое фрезерование с последующим шлифованием.
