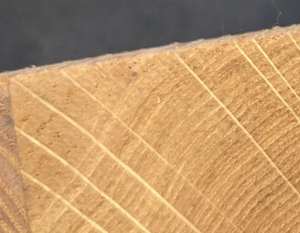

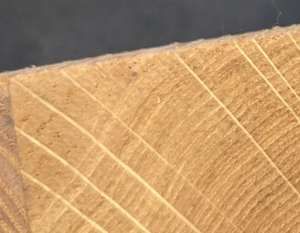

При финишной обработке древесных поверхностей неизбежно возникает микроволокно — поднявшиеся частички, портящие гладкость. Особенно заметно это проявляется после обработки наждачной бумагой зернистостью 150–180. Устранение требует не только точного подхода, но и правильного выбора способа, подходящего под породу, влажность и характер изделия.

Увлажнение считается самым простым способом удаления поднятых волокон. Применяется на промежуточных этапах, перед нанесением финишного покрытия. Суть метода в том, чтобы смочить поверхность водой или слабым раствором спирта с водой в соотношении 1:3. При этом необходимо равномерно нанести жидкость широкой кистью или поролоновой губкой.

Расход жидкости на квадратный метр не должен превышать 80 мл — избыток впитывается слишком глубоко, провоцируя коробление. После полного высыхания поверхность снова шлифуется абразивом зернистостью не ниже 220. В случае с буком или ясенем допустимо использовать зерно 240, так как волокна поднимаются сильнее. Повторное увлажнение допускается, если наощупь заметна неровность.

При этом каждый последующий цикл требует уменьшения давления при шлифовке. Метод хорошо работает с мягкими и полутвердыми породами — сосной, елью, липой, но менее эффективен для твердых — дуб, граб, так как их волокна менее подвержены изменению от влаги.

Обжиг применяется в производстве резных фасадов, наружных изделий, деталей под брашировку. Для работы используют газовую горелку с соплом диаметром не более 20 мм. Подача пламени регулируется до уровня 800–900 °C, оптимального для прожога ворса, но без повреждения самой структуры. Держат горелку на расстоянии 10–15 см от поверхности, двигая вдоль волокон с равномерной скоростью — 2–3 см/сек. При этом влага из пор испаряется, а торчащие элементы сгорают. После остывания снимают слой золы металлической щеткой или мелким абразивом с зерном 240. Метод подходит для лиственницы, сосны, реже — для кедра. На дубе и ясене обжиг используется крайне ограниченно — велика вероятность потемнения и появления микротрещин. Один из нюансов — после обжига не всегда удается добиться идеально гладкой текстуры, поэтому прием часто используют в декоративных целях.

Химическая обработка основана на использовании растворов, модифицирующих поверхностную структуру древесины. Применяют водные составы на основе аммиака, перекиси водорода, уксусной кислоты в малой концентрации — от 2 до 5 %.

Действие происходит в течение 2–4 минут, в зависимости от выбранного реагента. Наносят губкой, валиком или опрыскивателем, избегая попадания на торцы — там впитывание выше. Поверхность после нанесения должна слегка потемнеть. При высыхании волокна твердеют и ломаются при лёгкой механической обработке — абразивной губкой или шлифовкой зерном 240.

Метод применим для твердых пород — дуба, ясеня, груши, ореха. На мягких — нежелателен: возможны разрывы структуры. Один из наиболее устойчивых эффектов достигается при использовании состава на основе нашатырного спирта (концентрация до 6 %). Однако пары таких средств требуют хорошей вентиляции, а сами растворы должны применяться сразу после приготовления.

Сравнение показывает, что увлажнение — наиболее универсальный, но требует повторной шлифовки, что увеличивает трудозатраты. Эффективность зависит от породы. На лиственных результат сохраняется дольше. Обжиг дает быстрый результат, но подходит не для всех деталей. Часто используется в производстве мебели под старину.

Химический способ показывает стабильность, особенно при подготовке под морение или тонировку. Подходит для мелкосерийного производства и обработки ценных заготовок.

Параметры инструмента играют ключевую роль. При обжиге важна длина факела: до 15 см — для широкой поверхности, до 5 см — для фигурных элементов. При увлажнении абразивы с подложкой из пенополиуретана обеспечивают равномерное снятие без давления.

Для химической очистки подходят только щетки с нейлоновыми волокнами, металл повреждает структуру.

В случае с декоративными панелями из мягкой древесины рекомендуют сначала выполнить черновую обработку зерном 120, затем увлажнение с последующей доработкой зернистостью 240. На кухонных фасадах применяют обжиг с контролем температуры поверхности — не выше 70 °C в зоне шва. В производстве музыкальных инструментов допускается только химическая очистка с последующей полировкой карнаубским воском.

Для лестничных деталей используют увлажнение с повторной сушкой в течение 12 часов при температуре 25 °C и влажности 50 %. Это снижает деформации и обеспечивает однородность цвета при дальнейшем покрытии маслом или лаком.

Необходимо учитывать, что для термообработанной древесины увлажнение теряет смысл — волокна теряют способность изменять объем. В этом случае предпочтительнее использовать смесь на основе уксуса с добавлением лимонной кислоты — 3 г на 100 мл. Распределяется распылением с расстояния 30 см. Впитывание длится до 5 минут, затем поверхность промывается и шлифуется губкой с зерном 320.

При подготовке шпона и тонкой фанеры допустим только первый метод. Использование химических средств вызывает коробление, а обжиг — изменение цвета и структурные деформации. Поверхности, покрытые морилкой, не подвергаются увлажнению повторно — изменяется цветовой оттенок. Для них применяется деликатная механическая доработка войлочной насадкой с полировальной пастой зернистостью до 1 мкм. Шлифование выполняется при 1500 об/мин, без давления.

Хороший результат достигается при соблюдении времени выдержки между этапами. После увлажнения — не менее 6 часов при стабильной температуре. После обжига — минимум 2 часа охлаждения. После химического способа — полная нейтрализация раствора, промывка и сушка до остаточной влажности 8–10 %.

В условиях повышенной влажности помещения результаты снижаются. При относительной влажности воздуха выше 70 % не рекомендуется применять метод с водой или спиртом. В таких условиях предпочтительнее либо сухая механика, либо обжиг.

Каждый из методов требует подбора под задачу. Столяр, работающий с внутренними элементами, чаще применяет увлажнение. Производство уличной мебели использует пламя. При обработке ценных пород предпочтение отдают химическим средствам с минимальной агрессивностью. Подход варьируется в зависимости от назначения изделия, требуемой текстуры и последующего покрытия.
