При обработке древесины в торец на выходе режущего элемента возникает повышенная вероятность разрушения волокон. Торцевое сверление сопровождается локальной нагрузкой на торцевые участки волокон, что при неправильном подборе углов и подачи приводит к сколам.

В большинстве случаев дефекты возникают на выходной стороне отверстия при недостаточной фиксации заготовки. Особенно чувствительны к такому виду обработки хвойные породы с выраженной разницей между поздней и ранней древесиной.

Для предотвращения вырывов необходимо учитывать плотность и влажность материала. При содержании влаги свыше 14% возрастает склонность к растрескиванию, особенно при использовании сверл диаметром более 10 мм. При влажности ниже 8% торец теряет упругость, что вызывает расщепление волокон при высокой скорости резания.

Оптимальные параметры сверления торца определяются на основании плотности: для ели и сосны, имеющих среднюю плотность 420–510 кг/м³, рекомендуемая подача составляет 0,1–0,18 мм/об, скорость вращения 2500–3500 об/мин для сверл до 8 мм.

Смещение сверла в торцевом направлении обусловлено структурной неоднородностью и неодинаковым сопротивлением волокон. При входе в плотный участок происходит отклонение центра инструмента, особенно при ручной подаче.

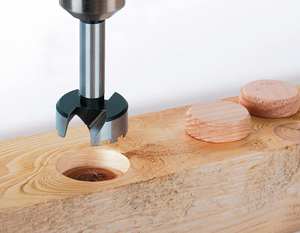

Компенсация достигается предварительной разметкой и кернением, а также выбором инструмента с перекрестной заточкой, создающей симметричное усилие на резце. При работе с лиственными породами, такими как бук и ясень, применение сверл Форстнера позволяет минимизировать боковое движение инструмента, сохраняя точность.

Для исключения сколов на выходной кромке полезно использовать вспомогательную подкладку из древесины схожей плотности. Расположение её непосредственно под обрабатываемой деталью позволяет волокнам разрываться не в теле изделия, а в нижнем слое.

В случае с сверлением дуба такой приём особенно актуален, так как материал характеризуется высокой жёсткостью и склонностью к откалыванию на границе годичных колец. При этом толщина подкладки не должна быть меньше 20 мм, чтобы создать достаточное сопротивление выходящему сверлу.

Сверла с центральным остриём демонстрируют стабильную центровку, однако на плотных породах возможен перегрев и оплавление кромки. В таких ситуациях предпочтение отдают двухзаходным спиральным моделям с углом наклона винтовой канавки 30–35°, обеспечивающим вынос стружки и стабильную геометрию отверстия.

Сверла с твердосплавными напайками применяют при необходимости сверлить в торец ламинированных заготовок или клеёного бруса, где встречаются участки повышенной твёрдости и клеевые слои.

При обработке изделий из древесных материалов, содержащих клеевые прослойки, таких как LVL-брус или фанера, поведение инструмента отличается. Клеевые компоненты увеличивают сопротивление при входе в материал, создавая риск перегрузки.

Здесь оптимальной считается подача не более 0,08 мм/об и предельное снижение скорости до 1800 об/мин при диаметре сверла 6 мм. На выходе возникает тенденция к вырыву отдельных слоёв шпона, особенно при сверлении поперёк клеевых линий, что требует строгой фиксации заготовки и использования двухслойной подложки.

Сверление торца в изделиях с облицовкой требует предварительного снятия фаски, чтобы избежать растрескивания покрытия. При декоративных панелях из МДФ с ПВХ-плёнкой фаска 0,5 мм под углом 45° предотвращает отслаивание на линии входа.

Углы заточки подбирают в зависимости от породы: для мягких — 100–110°, для твёрдых — 115–120°. Нарушение этих параметров приводит к крошению кромки и образованию заусенцев.

В условиях цехового производства при серийной обработке деталей рекомендуется использовать станки с ЧПУ, позволяющие задавать оптимальный режим подачи и скорость. При этом вылет сверла не должен превышать 4 диаметров, чтобы избежать прогиба.

При работе с древесиной влажностью менее 9% полезна предварительная стабилизация — выдержка при температуре 20–25°C в течение 24 часов для выравнивания внутренних напряжений, снижающих вероятность смещения при сверлении.

Часто встречается необходимость торцевой обработки деталей с несимметричным сечением, где усилие на инструмент распределяется неравномерно. Для компенсации применяют упоры и кондукторы, фиксирующие заготовку по трём координатам.

Для заготовок длиной до 300 мм минимальная площадь опоры составляет 90 см², что позволяет исключить перекос при входе сверла. В случае деталей с наличием сучков в зоне сверления рекомендуется предварительно удалить их или сместить точку входа на 5–10 мм.

Особенности структуры древесины определяют форму стружки. При работе по торцу она приобретает форму мелкой трухи, особенно при высоких оборотах и малой подаче. При появлении длинных фрагментов в стружке следует снизить частоту вращения и увеличить подачу.

Это свидетельствует о деформации волокон на входе, что может привести к разрушению участка. Стружколомы на режущей кромке решают проблему образования длинной стружки и снижают риск перегрева инструмента.

Для глубокой обработки рекомендуется использовать сверла со ступенчатым диаметром. В первой стадии выполняется предварительное отверстие диаметром 2–3 мм, затем сверление окончательного сечения.

Такая последовательность снижает нагрузку на режущую часть и уменьшает вероятность растрескивания торца. Для диаметра 12 мм предварительное отверстие составляет 4 мм, глубиной до 20 мм, далее — полное заглубление основного инструмента с шагом подачи не выше 0,12 мм/об.

Если необходимо получить отверстие в торце изделия, предназначенного под шканты, важно учитывать диаметр сопрягаемых деталей. При использовании шкантов 8 мм оптимальный диаметр отверстия — 7,8 мм с допуском H7.

Глубина выбирается с учётом длины соединителя, оставляя 2 мм на заполнение клеем. Нарушение этой величины приводит к снижению прочности и возможному расслоению материала.

Обработка древесины в торцевом направлении требует учёта волокнистой структуры и характера нагрузки на выходе. При соблюдении геометрии сверла, режима резания и фиксации заготовки удаётся получить точное отверстие без сколов и смещений. Влияние плотности и влажности, структура волокон и геометрия лезвия определяют итоговое качество, особенно при работе с твёрдолиственными сортами.

Комбинированные методы, включающие подготовительную обработку и применение ограничителей глубины, повышают стабильность результата. Правильно подобранные параметры инструмента, геометрия кромки и шаг сверления становятся ключевыми факторами в достижении требуемого качества отверстия в торце.
